Устройство дистанционного пуска электроконтактное адресное УДП 513-11

udp avariynyy vykhod

udp 513 10

udp 513 11

udp 513 12

Технические характеристики
Напряжение питания от АЛС (24±4) В
Усилие нажатия на приводной элемент, не менее 25 Н
Степень защиты оболочки извещателя IP 31
Габаритные размеры извещателя, не более 88×85×46 мм
Диапазон рабочих температур минус 40 до плюс 60 °С
Средний срок службы 10 лет

УДП 513-11 работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-4А» или «Рубеж-2ОП» и предназначено для ручного включения следующих исполнительных устройств системы: МПТ-1, МДУ-1, РМ, РМ-К, МРО-2М, ШУЗ, ШУ.

Питание и информационный обмен устройства дистанционного пуска осуществляются по двухпроводной адресной линии связи. Область применения извещателя распространяется на такие объекты как: образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие средние и крупные коммерческие объекты.

Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.

Адресное устройство дистанционного пуска УДП 513-11 состоит из основания, корпуса и защитной крышки. В крышке имеется выпадающий элемент. Для обеспечения доступа к приводному элементу кнопки следует нажатием на центр выдавить выпадающий элемент крышки. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.

Устройство дистанционного пуска УДП 513-11 приводится в действие путем нажатия кнопки. Кнопка и оптические индикаторы информации о режимах работы устройства дистанционного пуска и состоянии обмена по двухпроводной адресной линии находятся под защитной крышкой. В центре кнопки расположено отверстие под ключ для возврата кнопки в исходное состояние. Для возврата кнопки необходимо вставить ключ до упора в отверстие. Ключ входит в комплект поставки.

Для информации о режимах работы устройства дистанционного пуска и исправной работы предусмотрен красный светодиод который в состоянии НОРМА промаргивает с частотой 1 раз в 5 секунд, а в режиме сработки частота промаргивания составляет 2 раза в 1 секунду.

© ООО «ТД Рубеж» 2021, все права защищены

Офлайн каталог продукции RUBEZH в вашем телефоне.
Скачивайте мобильное приложение RUBEZH Ассистент
gplay appstore

Источник

УДП 513-11-R3

udp zhelt

udp oranzh

udp zele

Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.

Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.

Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.

Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.

Современный дизайн и простота использования.

udp513 11 01

Для установки защитного (выпадающего) элемента необходимо открыть защитную крышку, поддев защелку в верхней части корпуса острым предметом (рисунок А). Далее защитная крышка показана отдельно от корпуса (снимать крышку с корпуса УДП не следует) (рисунок Б). Защитный элемент в положении, показанном на рисунке, ввести верхней кромкой в середину выреза защитной крышки (рисунок В) и, повернув, совмещая плоскости, защелкнуть нажатием на кромки защитного элемента (Рисунок Г).

element steklo 01

© ООО «ТД Рубеж» 2021, все права защищены

Офлайн каталог продукции RUBEZH в вашем телефоне.
Скачивайте мобильное приложение RUBEZH Ассистент
gplay appstore

Источник

УДП 513-11-R3

udp zhelt

udp oranzh

udp zele

Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.

Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.

Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.

Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.

Современный дизайн и простота использования.

udp513 11 01

Для установки защитного (выпадающего) элемента необходимо открыть защитную крышку, поддев защелку в верхней части корпуса острым предметом (рисунок А). Далее защитная крышка показана отдельно от корпуса (снимать крышку с корпуса УДП не следует) (рисунок Б). Защитный элемент в положении, показанном на рисунке, ввести верхней кромкой в середину выреза защитной крышки (рисунок В) и, повернув, совмещая плоскости, защелкнуть нажатием на кромки защитного элемента (Рисунок Г).

element steklo 01

© ООО «ТД Рубеж» 2021, все права защищены

Офлайн каталог продукции RUBEZH в вашем телефоне.
Скачивайте мобильное приложение RUBEZH Ассистент
gplay appstore

Источник

УДП 513-11 ПРОТ. R3 “ПУСК ДЫМОУДАЛЕНИЯ”, ЦВЕТ ОРАНЖЕВЫЙ Устройство дистанционного пуска

thumb 350 427 763 1

Купить по клубной цене

Устройство дистанционного пуска адресное УДП 513- 11 прот.R3 предназначено для ручного включения систем противопожарной защиты (пожаротушения, дымоудаления, оповещения, внутреннего противопожарного водопровода и т.д.) в адресных системах пожарной и охранно-пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Особенности:

Технические характеристики УДП 513-11 ПРОТ. R3 ПУСК ДЫМОУДАЛЕНИЯ:

Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.

Устройство дистанционного пуска электроконтактное адресное УДП 513-11 прот.R3 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.

Устройство дистанционного пуска адресное УДП 513-11 прот.R3 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.

Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.

Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.

Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.

Современный дизайн и простота использования.

Устройство дистанционного пуска УДП 513-11 прот.R3 выпускается в соответствии с ГОСТ Р 53325-2012:

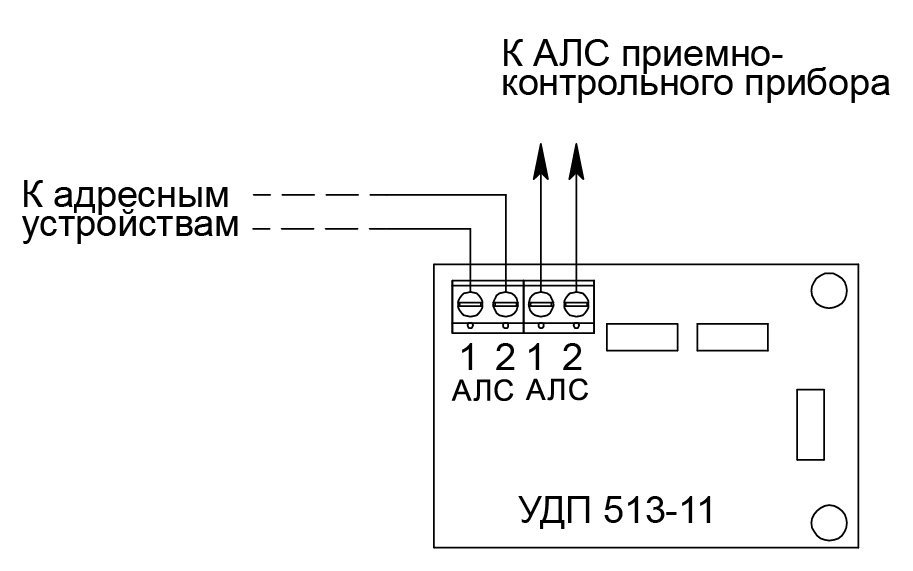

Схема подключения устройства дистанционного пуска УДП 513-11 ПРОТ.R3 В АЛС
