Удлинитель потока для радиатора отопления: зачем нужен, особенности использования, монтаж своими руками

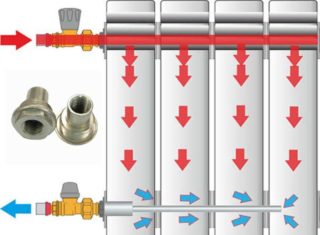

Удлинитель потока представляет собой техническое изделие, с помощью которого меняют гидравлический режим работы приборов отопления. Он распределяет теплоноситель равно по всей протяженности радиатора, за счет чего улучшается теплоотдача в помещении. К примеру, при боковом подключении начальные секции уже нагретые, а остальные – холодные. Удлинитель протока компенсирует эту проблему и позволяет более эффективно обогревать помещение.

9

Где используются удлинители

Эти устройства подойдут для применения на радиаторах отопления, подключенных с одной из сторон. Чаще удлинитель потока ставят на обратное подключение, благодаря чему теплоноситель перемещается по диагонали.

Приспособление используют на длинных радиаторах, число элементов которых превышает 10. Чем дальше секция расположена от трубки, через которую поступает вода, тем выше вероятность плохого нагревания. Вот в таких условиях и пригодится удлинитель протока. При этом его обычно монтируют на биметаллических радиаторах, а вот на чугунных установка выполняется редко.

10

Как самому сделать удлинитель

Многие производители выпускают готовые удлинители потока для батарей. Можно найти и купить такое приспособление. Но в целом реально сконструировать его самостоятельно. Это возможно при наличии необходимых приспособлений и подходящем типе подключения радиаторов отопления.

Основное приспособление, которое вам понадобится – трубка. Обычно используют медные изделия. Какой должна быть ее длина? При боковом подключении батареи режим циркуляции воды такой: в части устройства скорость меньше, поэтому ниже расход в единицу времени и объем теплоотдачи.

Подобное движение теплоносителя имеет еще один эффект. В зоне небольшой скорости со временем скапливаются отложения. Отсюда вывод: при длине трубки меньшей на 6-8 см от длины радиатора эффект накопления отложений переместится в противоположный край. Таким образом, засоры появятся в области подключения подводки. Необходимо брать трубку длиной 50% от радиатора.

13

А теперь рассмотрим порядок действий по установке удлинителя потока:

На этом работу можно считать законченной. Теперь вставьте самостоятельно сделанный удлинитель в батарею и закрепите снятые элементы.

На заметку. Тема с удлинителями из медной трубки актуальна для биметаллических приборов. С алюминиевыми такого не получится, поскольку эти два металла вступают в реакцию друг с другом и разрушаются. Помните об этом, чтобы случайно не испортить батарею.

Выводы

Удлинение потока – отличный вариант для решения проблемы неравномерного прогрева радиаторов. Можно приобрести готовое устройство или соорудить его самостоятельно. Удлинитель подойдет для секционных отопительных приборов с боковым подключением и длиной от 0,8 м. При конструировании приспособления обязательно следите за тем, какие материалы используете. Если речь идет об алюминиевой батарее, ни в коем случае не применяйте медную трубку.

Источник

Что такое удлинитель потока для радиатора отопления

ulenitel potoka radiatora otopleniya

В холодное время года жители часто жалуются на проблемы с отопительными приборами. Батареи греют слабо или частично, поэтому температура воздуха в квартире ниже нормы. Что делать в такой ситуации?

Рассмотрим способ для улучшения положения, исправления ситуации, приносящей дискомфорт и излишние затраты, а именно удлинитель потока радиатора отопления.

Что это такое

При боковом подключении, которое чаще всего бывает в квартирах, горячий теплоноситель заходит сверху, далее через регулировочный кран подает горячую воду в радиатор.

Если разобрать положение дел, то при хорошей циркуляции вода должна проходить круг от верхнего положения по периметру радиатора к нижнему и выходить в трубу (обратку).

Таким образом, горячая вода поступает во все секции радиатора. Но при недостаточной циркуляции тепло поступает не ко всем элементам, делает круг меньше и возвращается в стояк, тем самым не завершая полного цикла прохождения по радиатору.

ulenitel potoka radiatora

Для решения таких проблем существуют специальные удлинители потока радиатора. Этот дополнительный элемент позволяет доставить горячий поток ко всем секциям радиатора.

Деталь предназначена для того, чтобы тепловой носитель направлялся в нужном направлении для прохождения всего участка радиатора: от начала до конца. Так теплоотдача происходит в полном объёме.

Удлинитель потока для радиатора — это деталь конструктивно похожая на футорку, присоеденительные размеры ½’ или ¾’. Футорка — приспособление для соединения посредством резьбы внутри и снаружи деталей или конструкций. Изготовить футорку можно и в домашних условиях своими руками на станке из стальной заготовки. Втулка будет оснащена резьбой с двух сторон.

Внутренняя — для крепления трубы-удлинителя, наружная — для подсоединения к основным трубам через конструкцию кранов. В данном случае футорка соединяет основную трубу теплоносителя и удлинитель (трубу, проходящую внутрь нижней части радиатора).

Труба может быть из следующих материалов:

Стоит помнить, что ни в коем случае не использовать медные трубки и детали в сочетании с алюминиевыми радиаторами, так как металлы окисляются при взаимодействии.

Везде ли можно использовать?

Установка удлинителя потока производится в нижнюю часть отопительной конструкции. Там, где происходит отток воды, на выходе из радиатора.

Таким образом, горячий теплоноситель заходит в верхнее отверстие, проходит через все секции радиатора и поступает в крайний дальний угол по диагонали к входному отверстию. Дальше вода поступает в установленную трубку-удлинитель. Так циркуляция жидкости по радиатору происходит намного лучше.

Читайте также:  слова песни ах таня танечка с ней случай был такой

Циркуляция воды, то есть теплового носителя, происходит по диагонали. Эта схема подходит при боковом подключении радиатора к батарее.

Рассмотрим на примере, как монтировать удлинитель потока.

В батареях старого образца (чугунных) он устанавливается крайне редко. Для биметаллического радиатора использовать удлинитель потока можно, только если подсоединение происходит справа или слева. Поступление и вывод воды должны быть с одной стороны.

Итак, на примере бокового подключения рассмотрим установку удлинителя потока радиатора.

ulenitel potoka radiatora otopleniya shema

В этой схеме устройства теплоноситель подходит к радиатору сбоку, из верхнего угла. Эту часть можно оставить на месте, лишь перекрыв краном поступление жидкости в радиатор.

Занимаемся теперь только нижней частью, где вода уходит из устройства, отдав свою тепловую энергию. Это сохранит и время, и усилия.

Обзор популярных брендов

На рынке представлены две лидирующие фирмы по производству удлинителей потока радиатора и систем отопления.

Удлинитель потока для радиатора VALTEC наиболее популярное решение. VT. 503 — сокращённое название системы. Изготавливается в двух видах: правый (D) и левый (S). Эксклюзивная система детали разработана инженерами компании VALTEC.

Применение удлинителя является наилучшим решением при проблемах эксплуатации, когда отопительная система не доставляет глубоко в радиатор поток горячей жидкости.
VT. 503 — это футорка из латунного сплава с никелевым покрытием, которое защищает деталь от воздействия внешней среды и раздражителей металла.

ulenitel potoka radiatora vt 503

У патрубка футорки есть внутренняя резьба, посредством которой крепится труба-удлинитель необходимого размера. Длина трубы меньше на 6–8 см, чем радиатора. При наличии резьбы в патрубке крепление не требует дополнительных инструментов, производится методом ввинчивания.

Следует отметить, что детали имеют срок службы до 50 лет. Пробное давление соответствует 24 бар. Рабочее давление 16 бар. Средством уплотнения служит силикон. Сфера применения — чугунные, алюминиевые, биметаллические секционные радиаторы.

Удлинитель потока для радиатора от компании Rifar так же не плохое решение. Компания производит биметаллические и алюминиевые системы отопления из различного количества секций. Подходит для использования в российских условиях для частных домов и квартир, для обустройства систем отопления в многоквартирных домах, на предприятиях и в других помещениях.

Предприятие находится в городе Гай Оренбургской области. Удобное расположение позволяет расширять рынок сбыта во всех направлениях. В Москве располагается центральный офис компании. Компания Rifar основана в 2002 году. Уже через год начат выпуск радиаторов под фирменным знаком. Брендовым товаром предприятия являются биметаллические радиаторы.

Совершенствование продукции происходит каждый год. Большим событием был выпуск радиаторов новой конструкции, не имеющей аналогов в мировой промышленности — MONOLIT с пределом давления, превышающим 150 атмосфер.

Для радиаторов подходят удлинители потока, как в монолитном исполнении, так и в сборной конструкции. Таким образом, для марки рифар наилучшим образом подходят удлинители других фирм, так как все российские производители придерживаются стандартных размеров и сочетаний по материалу изготовления.

ulenitel potoka radiatora rifar

Фирма Rifar является на мировом рынке сильнейшим конкурентом по производству оборудования для систем водопровода и отопления. В настоящее время большим спросом пользуются радиаторы с подключением отопительной системы, где и вход, и вывод согревающей жидкости находятся на одном уровне, с одной стороны.

Этот вид пользуется спросом из-за удобного монтажа, ремонта и профилактики, несмотря на повышенную цену. Последние модели фирмы Rifar выпускаются уже со встроенной конструкцией удлинителя потока радиатора. Для разных моделей батарей представлены подходящие детали. Большая часть из них 0,75 дюйма. Компания Rifar в основном производит секционные радиаторы, для их производства использует биметалл и алюминий.

Как сделать своими руками

Особенности монтажа

Особенность установки удлинителя потока заключается в том, что обязательным условием является наличие винтовых кранов для подключения и отключения потока воды.

При отсутствии таких кранов придётся их дополнительно устанавливать, иначе не будет возможности снять или отключить хотя бы нижнюю часть радиатора. Именно её нам нужно демонтировать.

Перед монтажом можно проверить температуру нагрева каждой из секций радиатора тепловизором — после установки удлинителя потока можно будет сравнить разницу нагрева.

Для установки нам потребуются следующиеинструменты:

Теперь перекрываем краны и начинаем демонтаж радиатора:

Таким способом обеспечивается максимальное отопление помещения.

Проблематичной будет установка конструкции удлинителя потока радиатора при вертикальном подключении теплопотока. В данном случае придётся дополнительно подсоединять угловые крепления вывода труб к радиатору, что является большим неудобством и нарушением, как технического решения, так и эстетического исполнения. Поэтому рекомендуется использовать удлинитель потока при горизонтальном выводе труб.

Чаще всего удлинители используются для установки в устройствах, где число секций больше десяти.

При самостоятельном монтаже радиатора и установке на нём удлинителя потока нужно учитывать основные свойства системы. При выборе радиатора, например, для собственного дома, могут возникнуть проблемы с подводкой к основному узлу распределения системы отопления.

Если будет произведён монтаж на несколько этажей, значит, возможны подключения разного типа: как вертикальные, так и горизонтальные выводы труб. Следует изначально продумывать и вмонтировать устройства для предотвращения в будущем плохой работы системы.

Читайте также:  что такое угол свеса автомобиля

Источник

Удлинитель потока для радиатора отопления

Udlinitel potoka dlya radiatora otopleniya

Удлинитель потока – специальное техническое приспособление, используемое для изменения гидравлического режима работы радиаторов отопления. Об эффективности этого устройства высказываются самые противоположные мнения – от положительных до крайне отрицательных. В материале данной статьи мы предлагаем вашему вниманию взвешенный анализ функционирования удлинителя в различных условиях и даем рекомендации по его оптимальному использованию.

Устройство и применение удлинителя потока

Ustrojstvo i primenenie udlinitelya potoka

По сути своей удлинитель потока – это продолжение подводки (обычно обратной), заведенное на определенное расстояние внутрь полости радиатора. Физический смысл его использования заключается в смещении точки выхода теплоносителя из отопительного прибора. Устройство обычно применяется в 2-х случаях:

В случае использования узла подключения трубка служит для увеличения расстояния между подающим и обратным патрубком узла – при отсутствии разделительной шайбы (устанавливается между секциями, к которым подключены патрубки узла) теплоноситель будет двигаться по кратчайшему пути и практически не поступать в секции.

Во втором случае – при одностороннем боковом подключении – часто наблюдается нормальный нагрев первых по порядку 3 – 4 секций – последующие прогреваются хуже. Это обусловлено гидравликой потока – вода движется по пути наименьшего сопротивления и в удаленные секции поступает меньшее количество теплоносителя, особенно часто это явление наблюдается при большом числе секций – более 10. При установке удлинителя происходит имитация подключения батареи по диагональной схеме – точка выхода теплоносителя смещается в противоположный подаче угол радиатора, эффективность работы устройства повышается.

Конструктивно зонд (удлинитель) узла подключения представляет из себя трубку, присоединяемую к патрубку узла.

Uzel podklyucheniya s udlinitelem zondom

Другой тип удлинителя – проходная заглушка с резьбовым патрубком. Заглушка устанавливается вместо стандартной заглушки, в резьбовой патрубок вворачивается труба из полимера или меди и вводится внутрь коллектора батареи.

Prohodnaya zaglushka s rezboj dlya trubki udlinitelya

Этот тип удлинителей можно приобрести в заводском исполнении, стоимость его варьируется от 250 до 300 рублей, в некоторых случаях изделия изготавливают самостоятельно.

Эффективность и особенности установки удлинителя потока

Здесь мы рассмотрим эффективность и правильные варианты использования удлинителя потока в радиаторах отопления. Сразу скажем, что рассматривать удлинители потока узлов подключения мы не будем – эти приспособления имеют довольно малый диаметр, значительно снижают качество циркуляции за счет создания гидравлического сопротивления и служат лишь для разделения потока – создания расстояния между точками входа и выхода теплоносителя.

Другое дело – удлинители второго типа, подключаемые в коллектор радиатора – в некоторых случаях они работают довольно эффективно. В подавляющем большинстве случаев специалисты (и технические писатели – копирайтеры) предлагают следующие варианты использования удлинителя потока:

Итак, какова должна быть длина трубки? При боковой обвязке радиатора режим циркуляции теплоносителя таков – он стремительно движется через ближайшие секции, в удаленной части отопительного прибора скорость меньше – соответственно меньше расход в единицу времени и количество передаваемого тепла.

Такое движение воды имеет один долговременный эффект – в зоне малой скорости происходит постепенное накопление отложений. Отсюда можно сделать следующий вывод – при длине трубки, меньшей на 60 – 80 мм, чем общая длина батареи, этот эффект переместится в противоположный угол – то есть засорение будет происходить в зоне подключения подводки.

Optimalnaya dlina udlinitelya potoka

Таким образом, целесообразнее всего использовать трубку, равную ½ длины отопительного прибора – в этом случае эффект загрязнения секций выравнивается и не имеет яркого выражения в какой-то отдельной зоне.

Гравитационный насос естественной циркуляции – этот эффект возникает при остывании теплоносителя – холодная вода имеет повышенную плотность и массу и стремится вниз – и якобы теплоноситель будет двигаться быстрее, а удлинитель этому препятствует за счет создания сопротивления. Но говорить о влиянии удлинителя на этот процесс просто нелепо – сила гравитации воды в схемах с принудительной циркуляцией имеет настоль малое влияние на качество циркуляции, что ей можно просто пренебречь. В системах же с естественным движением теплоносителя удлинение потока не реализуется из-за большого гидравлического сопротивления движению воды.

Большинство авторов утверждает, что применять удлинители в чугунных радиаторах не следует. Напротив – именно здесь они выполняют довольно важную роль. Секции из чугуна имеют большое проходное сечение, вода легко перемещается по пути наименьшего сопротивления – поэтому именно в чугунных батареях очень часто наблюдается прогрев первых секций и низкая температура последних. Вторая важная функция – снижение степени загрязнения – ведь чугун имеет самую высокую шероховатость и особенно склонен к образованию отложений, применение же удлинителя с длиной до середины коллектора значительно снижает скорость накопления загрязняющих частиц.

Если говорить об эффективности работы в разных схемах – двухтрубной и однотрубной, то здесь можно высказать следующие соображения:

Из всего вышесказанного можно сделать вывод – применение удлинителей потока эффективно в большинстве случаев. Использовать изделия рекомендуется в радиаторах с числом секций более 10, при боковом одностороннем подключении и наблюдении эффекта «холодных» секций – это позволит сэкономить средства (переобвязка батареи обойдется дороже) и повысить величину теплоотдачи отопительного прибора. Также следует отметить, что трубки удлинителей рекомендуется изготавливать из материалов, не подверженных коррозии, трубки из меди можно использовать везде, кроме алюминиевых радиаторов.

Читайте также:  как согнать курицу которая села на яйца что делать

Источник

Преимущества использования удлинителя протока для радиаторов

Радиаторные установки с большим числом секций зачастую прогреваются неравномерно. Сталкиваясь с такой ситуацией, можно установить распределитель теплоносителя или предпринять иные меры. Если при отсутствии пробок воздуха и корректном подключении некоторые элементы батареи остаются холодными, можно поставить удлинитель потока для радиатора.

Назначение удлинителя потока

blobid1540375009756

Чаще всего удлинитель потока используется при боковом подключении радиаторов

Деталь используется для изменения направления потока теплового носителя, что позволяет батарее нагреваться равномерно без повторного подключения. Удлинитель протока подходит для радиаторов, подключенных с одного из боков. Часто его устанавливают на обратное подключение, за счет чего вода перемещается по диагонали.

Обычно деталь применяется для длинных батарей (количество элементов больше 10), так как их конструкция способствует неравномерному прогреву. Чем дальше секция находится от трубки, через которую осуществляется подача воды, тем больше вероятность, что она останется холодной. Простейший способ это исправить – смонтировать удлинитель. Это поможет сделать циркуляцию равномерной и эффективной. Устройство подходит для батарей из биметалла (с алюминиевыми и стальными компонентами). Для конструкций из чугуна его используют редко.

Плюсы и минусы использования

2141326

Удлинитель потока с запорной арматурой можно изготовить самостоятельно или купить в магазине

Основные преимущества устройства – простота монтажа и повышение эффективности отопительной системы. Для его покупки или самостоятельного изготовления не потребуются серьезные денежные вложения. Чтобы установить приспособление, достаточно обладать основными слесарными навыками. Повышение продуктивности достигается без корректировок имеющейся схемы подсоединения батарей.

Удлинитель протока для биметаллического радиатора имеет определенные ограничения к применению. Ставить его можно только на радиаторы, подсоединенные односторонне с правого или левого бока. Также они должны быть оборудованы запорными арматурными элементами со стороны обратки и подачи воды. Если этого нет, установить фитинг не получится. Придется обращаться к мастеру и производить повторное подключение, что требует больших трудозатрат.

Готовые удлинители встречаются в магазинах довольно редко, но их несложно сделать самому или заказать через интернет.

Особенности удлинителя

Основные компоненты удлинителя потока для радиатора отопления – маленький фитинг (в 0,5 или 0,75 дюйма) и подсоединенная к нему трубка. Последняя может быть выполнена из разных материалов – нержавейки, меди, полиэтилена или металлопласта. Медные трубки нельзя использовать в комплекте с алюминиевыми радиаторами и деталями: при взаимодействии эти металлы окисляются. Деталь, смонтированная на обратном подключении, меняет направление перемещения теплоносителя так, чтобы достигался максимальный КПД. Эффективным такой метод будет для длинных радиаторов (0,8 м и более).

Удлинитель своими руками

2141327

При самостоятельном изготовлении лучше использовать медную трубу

Сделать такую конструкцию самому несложно при наличии всех требуемых комплектующих и подходящем типе подключения батареи. Краны, посредством которых подсоединяется радиатор, должны быть шаровыми и оборудоваться американками. Их нужно перекрыть и слить воду. Затем можно приступать к монтажным работам.

Удлиняющее устройство монтируют в отверстие и завинчивают. Также нужно поставить на место прокладку и саму батарею. Для удаления воздушных масс из системы применяется кран Маевского.

Необходимые инструменты и материалы

%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D0%B5 %D1%83%D0%B4%D0%BB%D0%B8%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D1%8F %D0%BF%D0%BE%D1%82%D0%BE%D0%BA%D0%B0 %D0%BA %D1%80%D0%B0%D0%B4%D0%B8%D0%B0%D1%82%D0%BE%D1%80%D1%83

Монтаж удлинителя потока в радиатор

Нужно подобрать отрезок трубы, который будет выполнять функцию удлинения. Толщина ее стен должна быть не менее 1 мм, а сечение – 1,8 см. Длину берут примерно равную протяженности самой батареи отопления. Если потребуется, в будущем ее можно укоротить. Важно не забывать о запрете на установку медных элементов в одну конструкцию с алюминиевыми (в том числе с биметаллическими радиаторами с деталями из этого металла). Игнорирование этого правила чревато разрушением всех вступающих в реакцию частей системы.

Для монтажа также потребуется приготовить следующие детали и инструментарий:

Установленную в соединении силиконовую прокладку также стоит заменить на свежую.

Популярные производители

rifar monolit

Радиаторы Рифар продаются с готовыми удлинителями потока

Хорошо известны удлинители потока для батарей из биметалла фирмы Valtec. Эта российско-итальянская компания производит изделия для равномерного нагрева многосекционных радиаторов. Фитинги делаются из латуни и покрываются никелем. У них имеется внешняя резьба в 1 дюйм и патрубок, предназначенный для соединения с трубой в 1,6 либо 1,8 мм. В каталоге есть мелкоразмерные варианты в 0,5 и 0,75 дюйма. Производятся детали с правосторонней и с левосторонней резьбой.

Отечественная компания Rifar производит преимущественно секционные радиаторы из биметалла и алюминия. Для разных моделей батарей предусмотрены подходящие удлинители. Большинство из них имеют размер 0,75 дюйма.

Удлинение потока станет отличным выходом в ситуации, когда удаленные от подачи участки конвектора остаются непрогретыми. Устройство имеет невысокую цену и легко делается в домашних условиях. Подходит для секционных радиаторов, имеющих длину более 0,8 м и подключенных с правого или левого бока. При покупке или самостоятельном изготовлении нужно обращать внимание на совместимость деталей, выполненных из разных металлов.
